Strumento di terminazione fibra ottica OptiCam® 2 con test del connettore

Terminazioni sicure e precise al “al primo colpo” Il NUOVO strumento di terminazione fibra  ottica “OptiCam 2” è progettato per offrire il 100% di terminazioni perfette al primo tentativo.

Il dispositivo calcola istantaneamente il valore della perdita d’inserzione nel momento in cui si serra la fibra ottica nel connettore. I due led rosso e verde forniscono una ulteriore conferma visiva. Attraverso l’utilizzo di Opticam 2, la produttività aumenta e si riduce il tempo necessario per effetturare le terminazioni ottiche, permette di evitare la necessità di ulteriori interventi, aumentando così la profittabilità.

Il NUOVO strumento OptiCam 2 fornisce visivamente, passo per passo, la guida e il calcolo della perdita d’inserzione, per assicurarsi che la fibra in campo e quella all’interno del connettore prelappato siano perfettamente allineate, prima della chiusura delle cammes. Ciò consente anche ai tecnici meno esperti di portare a termine le fibre in tutta sicurezza.

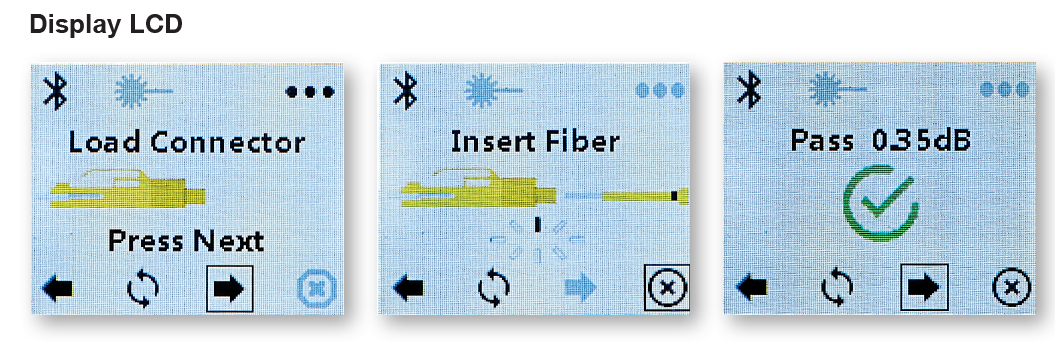

Guida l’utilizzatore lungo il processo di terminazione con semplici suggerimenti ed immagini sullo schermo, passo dopo.
Indica il corretto allineamento tra la fibra da terminare e quella all’interno del connettore, prima di procedere al serraggio
attraverso le cammes. La terminazione è completata in 3 passi: carica + inserimento fibra + verifica
1. Carica il connettore sulla basetta
2. Inserisci la fibra nel connettore quando indicato sul display
3. Guarda il valore della perdita d’inserzione
Dopo il test, l’operatore può scegliere se salvare il dato e procedere al prossimo connettore,
ritestarlo, o riterminarlo in caso di valore insoddisfacente

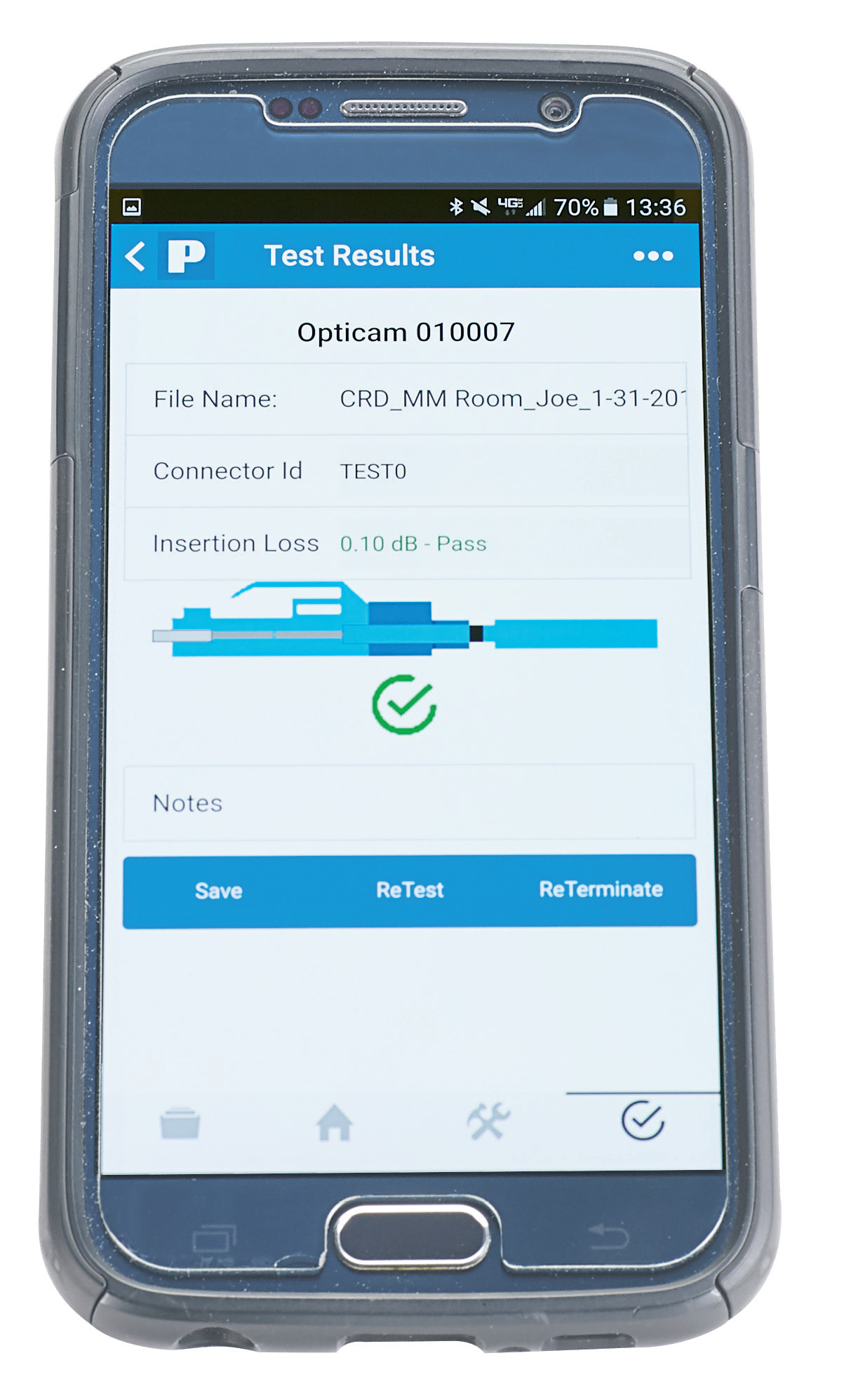

Applicazione per smartphone

Un’applicazione integrativa per smartphone permette di creare file di progetto per organizzare i dati delle terminazioni. Nome
dell’operatore, luogo e utente finale vengono salvati. L’applicazione semplifica l’archiviazione dei dati, consentendo
personalizzazione delle etichette dei connettori che incrementano automaticamente.
Le immagini di connettore e cavo sia sulla applicazione che sul display dello strumento, rispecchiano la ripologia del
connettore (LC, SC o St) e del cavo (MM e SM), nonchè l’orientamento destro o sinistro, per una rapida visualizzazione.
In tal modo, l’OptiCam 2 può quindi essere gestito dall’operatore anche tramite app.
Lo strumento si connette alla app tramite tecnologia Bluetooth. Ogni pezzo ha un suo ID che può essere anche programmato
con un nome, per renderne l’identificazione più semplice. L’archivio dei dati puà essere trasmesso con un file csv.

I dati delle terminazioni forniscono importanti informazioni:
• – Calcolo rapido dei tempi medi di terminazione
– Ottimizzazione dei tempi con utilizzo dei tecnici più rapidi
– Miglioramento delle stime dei costi grazie ad una più accurata stima dei
tempi di realizzazione
• Il documento può essere utilizzato nello stato Avanzamento Lavori (SAL)
• Permette un’analisi granulare del rapporto costi/profitti a livello di rack,
cassetto, cavo, fino al singolo connettore

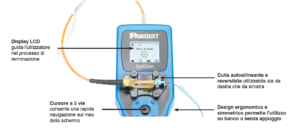

Un design ergonomico e simmetrico ne permetto l’utilizzo da entrambi i lati, destro o sinistro, sia su un banco che senza appoggio.Il NUOVO OptiCam 2 è il sistema più tecnologicamente avanzato e più ricco di funzionalità, per terminare in campo i connettori ottici in applicazioni enterprise.

QUI IL VIDEO COMPLETO SU COME TERMINARE CON IL KIT DI TERMINAZIONE FIBRA OTTICA PANDUIT

Per conoscere il prezzo del kit di terminazione della fibra ottica prelappata Panduit Opticam2 scrivi  a : massimodecker@gmail.com

CODICI PRODOTTO

Codici	Descrizione
Kit toll di terminazione OptiCam® 2
FOCTT2‐KIT	Il codice FOCTT2‐KIT include: batterie, valigia, bretelle e supporto per ogni connettore OptiCam® LC, SC2 e ST2.
FOCTT2‐BKIT	FOCTT2‐BKIT include: batterie, valigia, bretelle e supporto per ogni connettore OptiCam® LC, SC2 e ST2.Taglierina, tool di installazione, panni di pulizia e altri consumabili.
FOCTT2‐PKIT	FOCTT2‐PKIT iinclude: batterie, valigia, bretelle e supporto per ogni connettore OptiCam® LC, SC2 e ST2. Taglierina Sumitomo, tool di installazione, panni di pulizia e altri consumabili.
Connettori ottici LC Simplex
FLCSMCXAQY	Connettore LC OM3/4 MM Simplex
FLCSMC5BLY	Connettore LC OM2 MM Simplex
FLCSMC6EIY	Connettore LC OM1 MM Simplex
FLCSSCBUY	Connettore LC OS2 SM Simplex
Connettori ottici LC Duplex
FLCDMCXAQY	Connettore LC OM3/4 MM Duplex
FLCDMC5BLY	Connettore LC OM2 MM Duplex
FLCDMC6EIY	Connettore LC OM1 MM Duplex
FLCDSCBUY	Connettore LC OS2 SM Duplex
Connettori ottici SC2
FSC2MCXAQ	Connettore SC2 OM3/4 MM Simplex
FSC2MC5BL	Connettore SC2 OM2 MM Simplex
FSC2MC6EI	Connettore SC2 OM1 MM Simplex
FSC2SCBU	Connettore SC2 OS2 SM Simplex
Connettori ottici SC2 Duplex
FSC2DMCXAQ	Connettore SC2 OM3/4 MM Duplex
FSC2DMC5BL	Connettore SC2 OM2 MM Duplex
FSC2DMC6EI	Connettore SC2 OM1 MM Duplex
FSC2DSCBU	Connettore SC2 OS2 SM Duplex
Connettori ottici SC2 Simplex (Confezione da 100 )
FSC2MCXAQ‐C	Connettore SC2 OM3/4 MM Simplex (Conf. da 100)
FSC2MC5BL‐C	Connettore SC2 OM2 MM Simplex (Conf. da 100)
FSC2MC6EI‐C	Connettore SC2 OM1 MM Simplex (Conf. da 100)
FSC2SCBU‐C	Connettore SC2 OS2 SM Simplex (Conf. da 100)
Connettori ottici ST2 Simplex
FST2CMXAQ	Connettore ST2 OM3/4 MM Simplex
FST2MC5BL	Connettore ST2 OM2 MM Simplex
FST2MC6EI	Connettore ST2 OM1 MM Simplex
FST2SCBU	Connettore ST2 OS2 SM Simplex
Bretelle LC SM e MM
FOLPC‐1.25SM	Bretella LC SM
FOLPC‐1.25MM	Bretella LC MM
Bretelle SC2/ST2 SM e MM
FOLPC‐2.5SM	Bretella SC2/ST2 SM
FOLPC‐2.5MM	Bretella SC2/ST2 MM
Supporti (culle) per connettori LC, SC2 e ST2
FLCC2	Supporto per connettore LC
FSCC2	Supporto per connettore SC2
FSTC2	Supporto per connettore ST2
Ricambi guaina di allineamento
OCTTR1.25SS	Guaina di ricambio da 1.25mm per tool OptiCam® (5 manicotti).
OCTTR2.5SS	Guaina di ricambio da 2.5mm per tool OptiCam® (5 manicotti).
